一、GL600X水力电动控制阀概述

GL600X电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启和关闭管道路系统，实现远程操作。并可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调，平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电220V，或直流电24V，可根据各种场合选用常开或常闭型均可。

二、GL600X水力电动控制阀　结构特点和用途

GL600X水力电动控阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。本产品利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

三、GL600X水力电动控制阀　工作原理

当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。 当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。

四、GL600X水力电动控制阀　主要技术参数

五、GL600X水力电动控制阀　主要配件材料

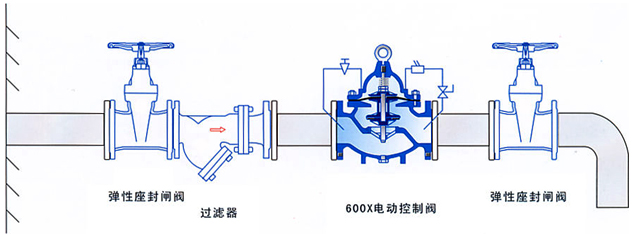

六、GL600X水力电动控制阀　安装示意图

七、GL600X水力电动控制阀　主要尺寸
