产品中心
- 一体式手动球阀
设计特性:
◆设计标准：
GB/T 12237,API608,JPI 7S-48
◆链接法兰：
GB/T 9113,JB/T 79,HG 20596
ANSI B16.5,JIS B2212-B2214
◆试验检验：
JB/T9092,GB/T 13927 ,API598
◆适用介质：
水、油、气等
主要部件及材料
ITEM **配件 主要材质 1 阀体 WCB 304 316 2 球体 304 316 3 阀杆 304 316 4 阀座 PTFE RPTFE 5 手柄 201 304 主要尺寸

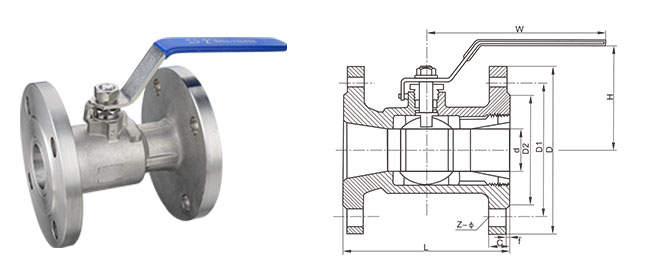

SIZE d L D D1 D2 H W Z-Φ M2" 10.5 15 90 95 65 45 60 110 4-14 3/4" 13 20 105 105 75 55 72 120 4-14 1" 17 25 110 115 85 65 80 145 4-14 2-M4" 22 32 125 135 100 78 90 160 4-18 1-1/2〃 25 38 136 145 110 85 95 160 4-18 2" 32 49 155 160 125 100 105 180 4-18 2-1/2" 40 - 170 180 145 120 120 200 4-18 3" 50 - 200 195 160 135 130 240 8-18 4" 65 - 230 215 180 155 150 270 8-18 -
